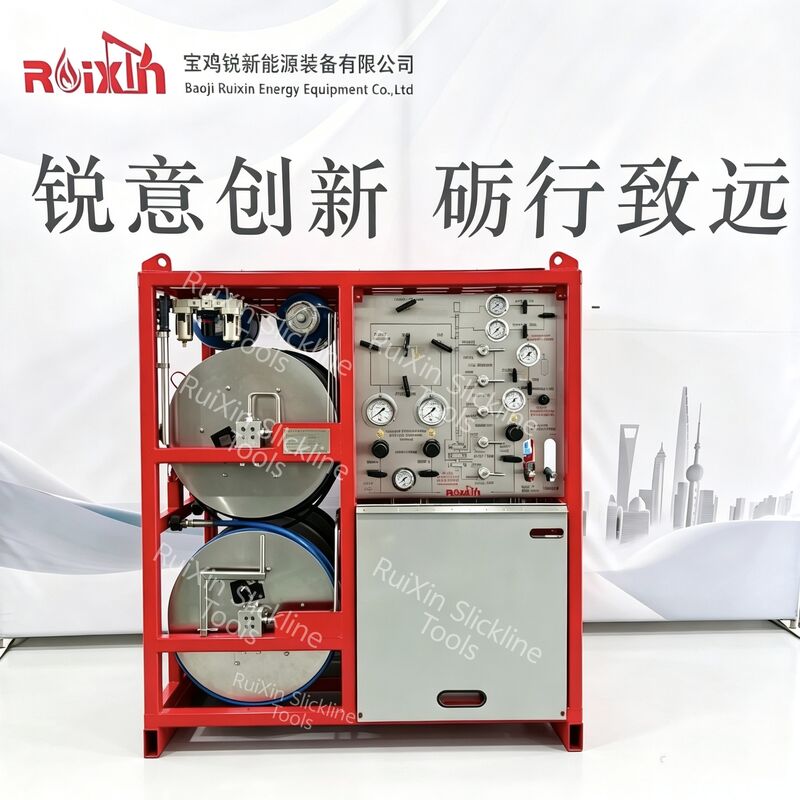

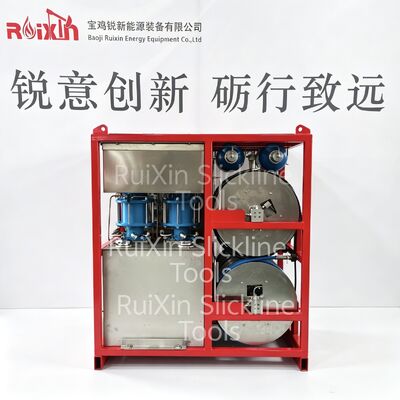

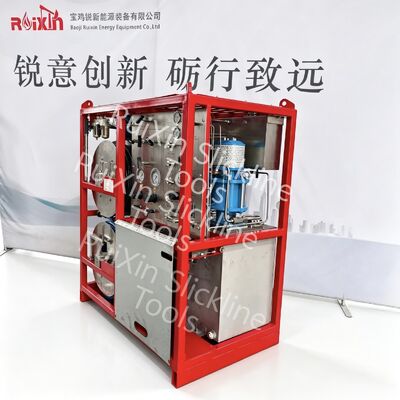

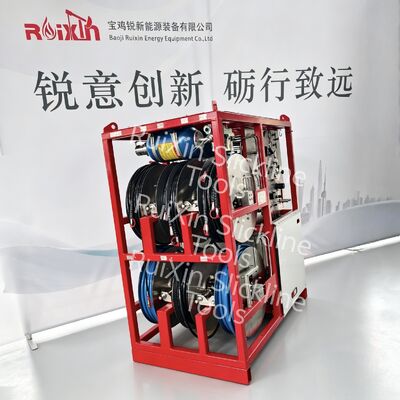

Насосная система для впрыскивания смазки с гидравлическим управлением Slickline PCE, канатное оборудование API 5000PSI ~ 15000PSI

Система насоса для нагнетания гидравлической смазки Slickline PCE 5000PSI ~ 15000PSI API Wireline Equipment

I. Обзор

Секция нагнетания смазки предназначена для обеспечения системы подачи под давлением и возврата для трубы нагнетания смазки и уплотнительной головки нагнетания смазки. Когда провод или кабель находится в работе, смазка высокого давления, подаваемая насосом для нагнетания смазки, поступает в нижнюю часть трубы ограничителя потока и течет вверх, в конечном итоге выходя из верхнего выходного отверстия трубы потока. Это создает высокое значение давления в трубе ограничителя потока, достигая цели смазки кабеля (или провода) и герметизации давления в устье скважины.

Секция гидравлического управления в основном состоит из масляных насосов, аккумуляторов, распределительных клапанов, предохранительных клапанов и другого вспомогательного оборудования, обеспечивая быстрое и безопасное устройство переключения для противовыбросового оборудования, блока управления противовыбросовым оборудованием, верхнего захвата, нижнего захвата, устройства против падения и т. д. Все операции интегрированы на панели управления, что делает работу удобной.

II. Основные технические параметры

1. Спецификация и модель: YK-70/21-Y;

2. Номинальное выходное давление: 70 МПа;

3. Давление приводного воздуха: 0,7 - 1 МПа;

4. Гидравлический выход: 21 МПа;

III. Структурные характеристики

1. Гидравлический инжекционный насос разделен на три основные системы: впускной узел, инжекционную систему и систему гидравлического управления, которые установлены на одной раме;

2. Впускной узел в основном состоит из главного клапана источника воздуха, трубопроводов, регуляторов давления и т. д.;

3. Инжекционная система в основном состоит из инжекционного насоса, игольчатого клапана высокого давления, инжекционного барабана, барабана BOP, инжекционного шланга, разгрузочного барабана и трубопроводной сборки и т. д.;

4. Система гидравлического управления в основном состоит из гидравлического приводного насоса, аккумулятора, управляющих клапанов, гидравлических шлангов, барабанов и трубопроводной сборки и т. д.

5. Как система нагнетания смазки, так и гидравлическая система оснащены собственными резервуарами для хранения масла (смазки) (опционально могут быть предоставлены ящики для хранения).

6. Насос для нагнетания смазки и гидравлический приводной насос приводятся в действие пневматически для смазки/всасывания.

7. Система нагнетания смазки и система гидравлического управления могут работать независимо или одновременно.

Любой размер может быть изготовлен на заказ в соответствии с требованиями заказчика

Внимание

Техническое обслуживание

1. Регулярно добавляйте смазочное масло в маслораспылители в системе впуска. Рекомендуется использовать масло N32 (20#) зимой и масло N46 (30#) летом;
2. Регулярно проводите испытания на герметичность трубопроводов.
