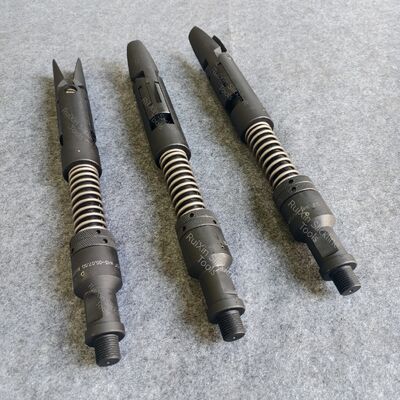

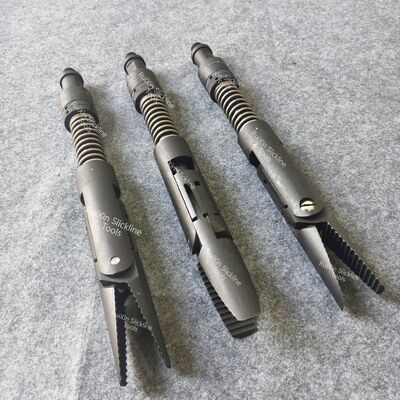

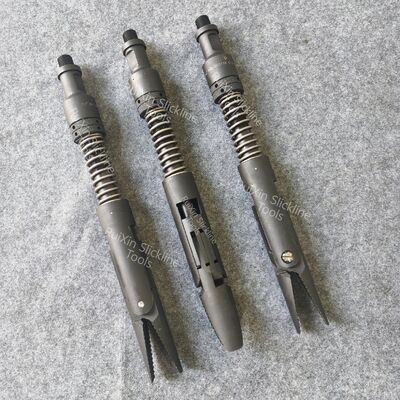

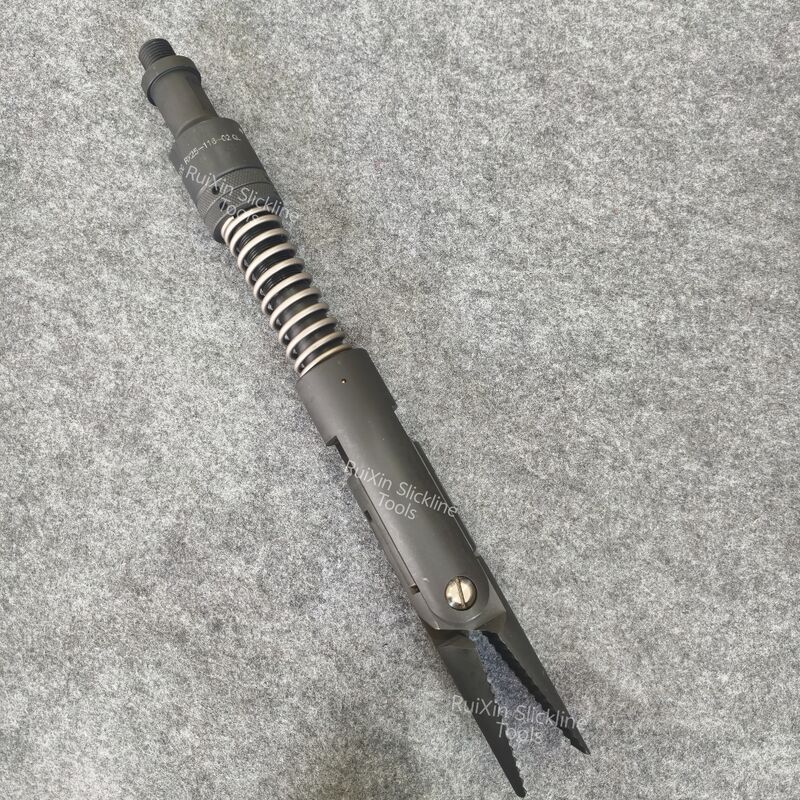

НКТ 2,3 дюйма Захват типа «Аллигатор» Инструменты для кабельных спусков по спецификации API

Захват-аллигатор 2,3 дюйма для кабельных работ. Инструменты для кабельных работ. Спецификация API

Введение

Захваты-аллигаторы подходят для использования в кабельных операциях. Они могут использоваться для захвата нестандартных, посторонних предметов, специальных изделий или инструментов без захватного элемента.тип операционного инструмента.Например, квадратные, круглые, тип захватного инструмента, который не может использоваться с сильно магнитными инструментами или стандартными инструментами для бросания и зачерпывания.

структурные особенности

  Захват-аллигатор состоит в основном из захватного элемента, шпинделя, регулировочной гайки, пружины, юбки, штифта, кулачков, цилиндрического штифта и стопорного штифта и т. д.
При перемещении юбки вверх и вниз кулачки, установленные на ней, могут скользить вдоль цилиндрического штифта на шпинделе и вращаться вокруг штифта, тем самым выполняя действия по открытию и закрытию; стопорный штифт (или штифт) удерживает кулачки в открытом положении, соединяя шпиндель и юбку; путем регулировки регулировочной гайки и сжатия пружины можно получить различные уровни силы зажима. Когда режущий стопорный штифт (или освобождающий штифт под весом колонны труб опускается) встряхивается вниз, юбка перемещается вниз под действием пружины, вызывая быстрое закрытие кулачков и захват инородного предмета в скважине.

использование

1. Присоедините захват-аллигатор к базовой колонне труб;2. Ослабьте регулировочную гайку;3. Установите стопорный штифт (или используйте тонкий железный стержень, чтобы протолкнуть его в отверстие юбки с большого конца штифта, чтобы закрепить его);
4. Отрегулируйте регулировочную гайку и сожмите пружину до соответствующего положения;
Примечание: Расстояние сжатия пружины должно быть больше ожидаемого перемещения юбки вниз; в противном случае кулачки не смогут плотно захватить застрявший предмет.
5. Опустите инструмент; после достижения положения выполните удар вниз, чтобы отрезать стопорный штифт (или опустите вес колонны труб, чтобы освободить штифт);
6. Поднимите инструмент; если инструмент встречает сопротивление, выполните удар вверх, чтобы поднять его на поверхность.
Примечание: При сборке и опускании инструмента, если захват-аллигатор находится в открытом положении, никакая часть тела оператора не должна находиться ниже пружины, чтобы предотвратить случайное отрезание стопорного штифта (или освобождение штифта) захватом-аллигатором и причинение травмы.
Любой размер может быть изготовлен на заказ в соответствии с требованиями заказчика.
Техническое обслуживание и уход:

После использования своевременно удаляйте масляные пятна, мусор и песчинки, чтобы предотвратить засорение движущихся частей инструмента.

◆
